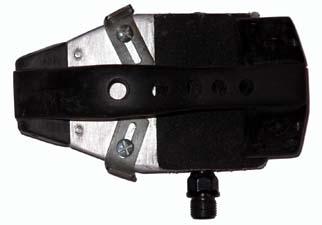

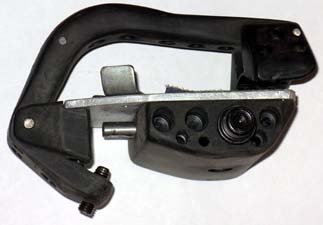

PEDALE UNIVERSELLE AUTOMATIQUE de CYCLE
domaine : composants cycles.



La pédale est destinée à la fixation et à la libération automatiques d'une chaussure de sport non spécifique. Une bride rigide (61) comportant à sa partie haute un tampon souple, qui prend appui sur le coup de pied de la chaussure, et à sa partie basse une vis de réglage (62) de son ouverture est montée articulée sur une platine mobile (63). Le tourillon (66) de la platine mobile est libre en rotation et en translation à l'intérieur d'une lumière (65) portée par le corps de la pédale (64). Logés dans le corps (64) un ressort (68) pousse un piston (67) dans une came creuse en vé situé à l'arrière de la platine mobile (63) est tenue éloignée du corps (64) quand la chaussure n'est pas sur la pédale. Une plaque d'arrêt (71), est articulée sur la platine mobile (63), son mouvement vers le haut est commandé par un doigt (73) en contact avec une came (74) portée par le corps (64). Pour fixer la chaussure à la pédale engager le pied contre la bride (61) et le pousser sur l'avant. La platine se déplace sur la gauche et la partie saillante (75) est poussée vers le haut. Pour libérer la chaussure tourner le pied à gauche ou à droite.



UNIVERSAL AUTOMATIC PEDAL for CYCLE
The pedal is intended for the automatic fastening and the automatic release of a non-specific sport shoe.A rigid strap (61), with a supple buffer in the high part, which rests on the instep shoe, and in the low part a screw for the adjustment of its unlocking, is jointed on a moving plate (63). The pin (66) of the moving plate free in rotation and translation inside a part of the pedal body (64). a spring (68), inside the body (64), pushes a piston (67) in a "V" shaped hollow cam which is at the rear of the moving plate (63). The moving plate (63) is kept away from the body (64) when the shoe is not on the pedal. A stopping sheet (71) is jointed on the moving plate (63), its movement upward is controlled by a finger (73) in contact with a cam (74) supported by the body (64). To fix the shoe to the pedal, insert the foot against the strap (61) and push it forward. The plate moves on the left and the protuberant part (75) is pushed on the front. To unlock the shoe, turn the foot on the left or right.

CARACTERISTIQUES et AVANTAGES de la PEDALE UNIVERSELLE AUTOMATIQUE de CYCLE

Cette pédale est destinée à la fixation et à la libération automatiques d'une chaussure de sport non spécifique.

Le chaussage s'effectue en introduisant et en poussant l'avant du pied entre la platine tournante et la bride de retenue.

La libération de la chaussure s'obtient en faisant pivoter le pied, à droite ou à gauche, pour entraîner la platine en rotation et provoquer l'ouverture de la bride.

La platine se met automatiquement en place après une libération de chaussure.

Le réglage de la bride en hauteur s'obtient en agissant sur une vis située sous l'avant de la platine.

Quatre modes de réalisations de pédales sont décrits dans le brevet. La majorité des pièces est en matière plastique, le marché visé n'est pas en priorité la compétition.

L'achat d'une paire de pédales n'entraînant pas celui d'une paire de chaussures spécifiques le potentiel est très élevé.

Les platines tournantes et les brides sont identiques pour les pédales droites et gauches.

Les platines tournantes sont démontables des pédales

Le couple de rotation des platines est réglable par vis.

Le rapport de recherche est bon.




Détails du brevet

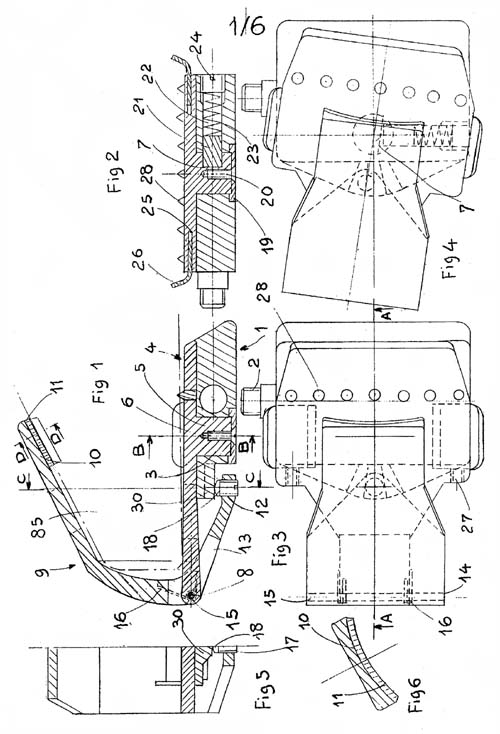

Shéma 1 du brevet
Shéma 2 du brevet
