CANNE à PECHE à CATAPULTE
domaine : Pêche à la ligne.

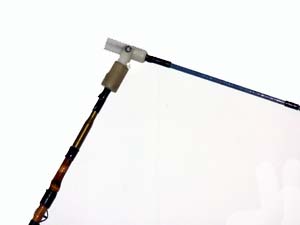

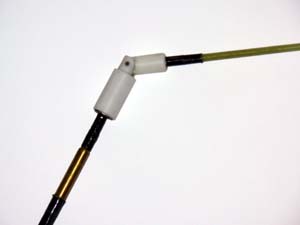

La canne à pêche (1) munie d'un moulinet à tambour fixe (2) et d'une ligne (65) est articulée à l'aide d'un système appelé basculeur (4). Le basculeur (4) relie l'élément fixe (7) de la canne (1) à l'élément mobile (9).

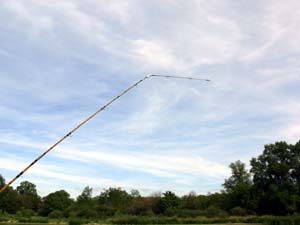

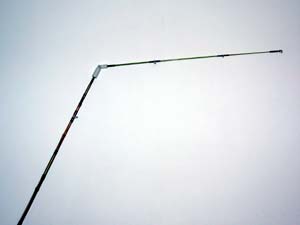

Son axe d'articulation (5) est situé dans le plan médian de la canne quand on regarde celle-ci de l'arrière, en position verticale le moulinet sur l'avant, à une distance comprise entre un quart et un tiers de sa longueur totale en partant de l'extrémité haute de la canne celle-ci étant mesurée rectiligne. Le basculeur permet à l'élément mobile (9) de la canne d'être placée en position cassée, à 90° environ par rapport à l'élément fixe(7) de la canne, stable pour lancer la ligne (65) selon le principe de la catapulte et de retrouver la position rectiligne stable en fin de lancer. Le lancer de la ligne s'effectue sans vibration ni choc, ce qui protège l'esche, et avec une grande précision. Le basculeur permet un amortissement pour protéger le fil, quand il est en position armé. Le basculeur peut être monté sur une canne à pêche sans moulinet.



CATAPULT FISHING-ROD
The fishing-rod (1) is equiped with a fixed drum reel (2) and a line (65) is articulated with a system called rocker-arm (4). The rocker-arm (4) links the fixed element (7) of the fishing-rod (1) to the moving element (9) to the moving element.(9). Its join axis (5) is located in the median plane of the fishing-rod when it is looked at the rear, in vertical position, the reel at the front, at a distance included between one fourth and one third of its total length from the top of the fishing-rod. The rocker-arm allows the moveable element (9) to be in a broken position, at about 90° from the fixed element (7) of the fishing-rod, to be stable to cast the line(65) according to the catapult system and to be again in a stable straight line position at the end of the casting. The casting of the line is done without vibration and shock. This protects the bait with a good precision. The rocker-arm allows an absorption to protect the line when it is in set position. The rocker-arm can be set up onto a fishing-rod without reel.



CARACTERISTIQUES et AVANTAGES de la CANNE à PECHE à CATAPULTE DECRITE par l'INVENTION

La canne à pêche à moulinet est munie d'un système élastique appelé basculeur qui permet d'articuler la canne, suivant une direction choisie, à un endroit précis situé entre le quart et le tiers de sa longueur.

Le basculeur a pour fonction de maintenir l'extrémité de la canne selon deux positions stables, une position ou la canne est rectiligne et une position ou la canne est cassée pour le lancer de la ligne.

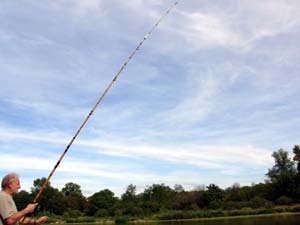

Le lancer de la ligne s'effectue de manière conventionnelle, la ligne étant propulsée suivant le principe de la catapulte.

Il n'est pas utile de lancer la ligne en demandant une forte impulsion élastique à la canne, ce qui préserve l'esche et augmente la précision du lancer.

Suivant les trois autres directions la canne se comporte comme une canne usuelle.

Le basculeur dispense un amortissement qui protège le fil de la ligne si une tension intervient quand la canne est en position cassée. Il fait détecteur de touche quand on pêche en ligne posée. Il permet de ramener plus facilement un poisson dans l'épuisette, notamment dans la pratique de la pêche en canal ou la berge est élevée.

Le basculeur peut être vendu en kit.

Pour le transport le basculeur est neutralisé par une bague.

Ce système permet la fabrication de cannes ne demandant pas l'utilisation de matériaux performants.

Le système peut être utilisé sans moulinet.

Le rapport de recherche est bon.



Selon les réglages de votre ordinateur, de votre pare-feu ou de votre anti-virus, le chargement des vidéos risque d'être bloqué. C'est pourquoi nous vous les proposons en 2 formats vidéo. (temps de chargement très long pour ceux qui n'ont pas le haut débit)

Vidéo de présentation (media player)
Vidéo de présentation (Quick time)

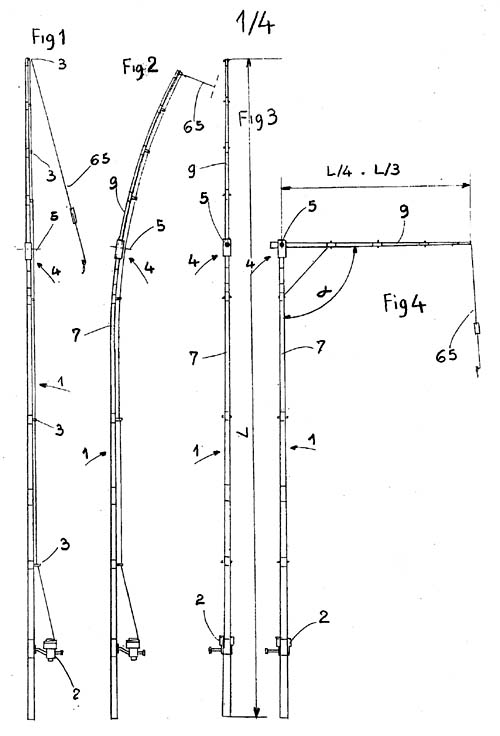

Shéma 1 du brevet

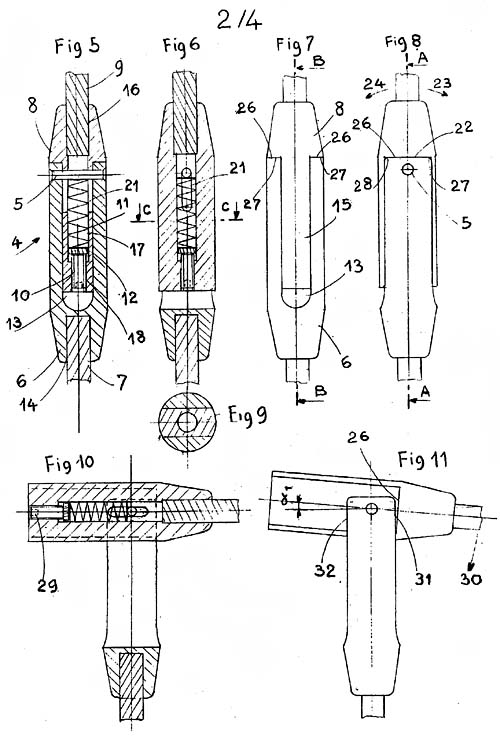

Shéma 2 du brevet




Détails du brevet
